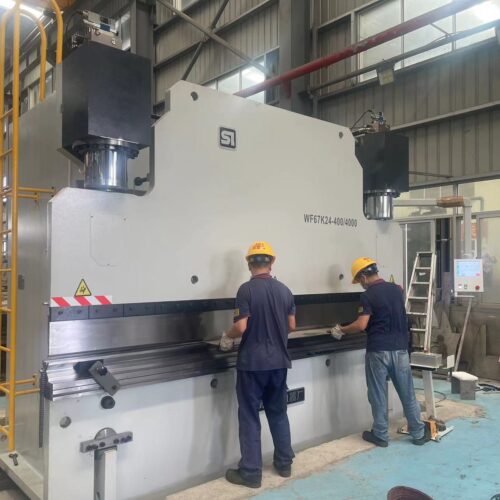

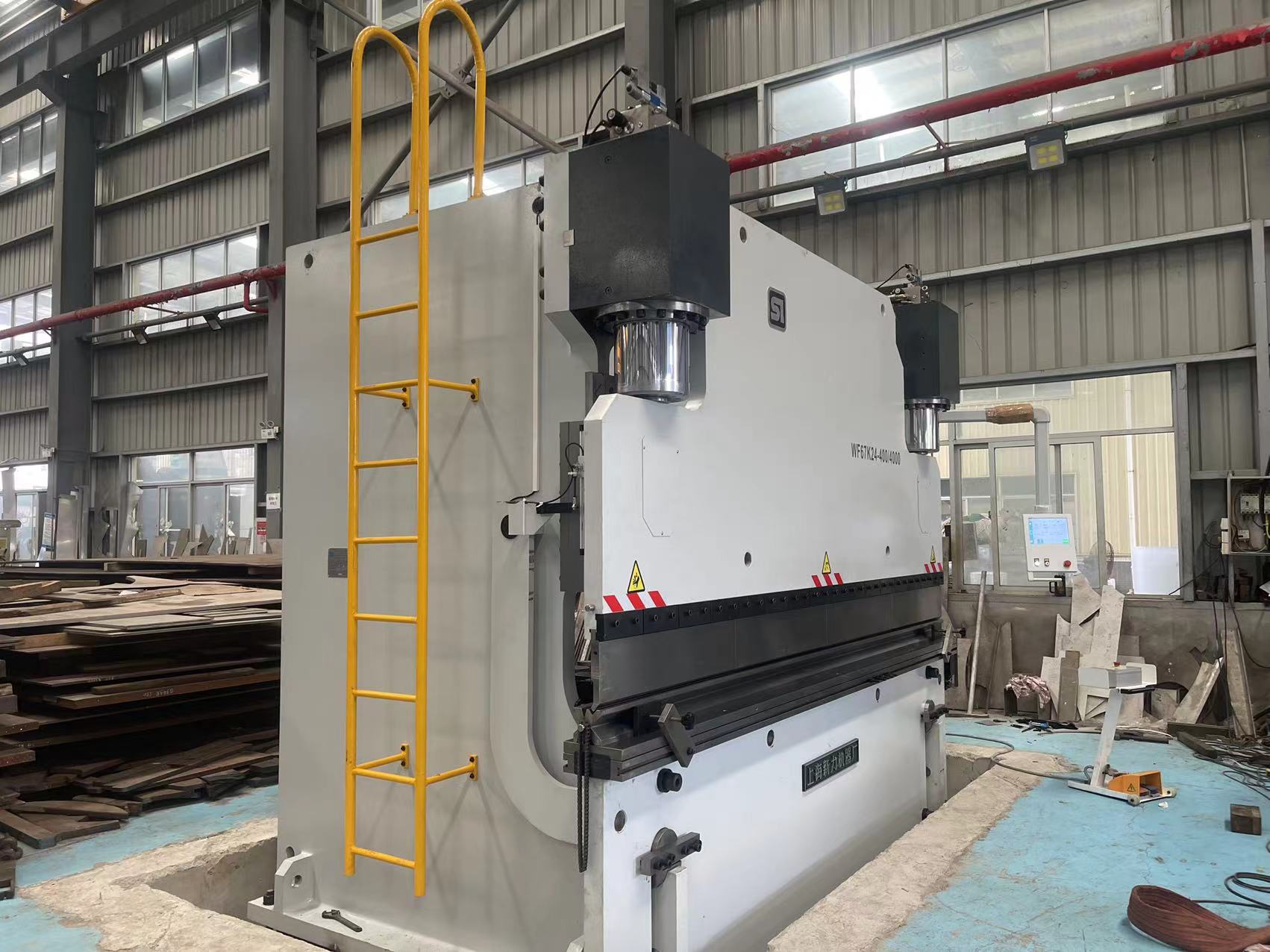

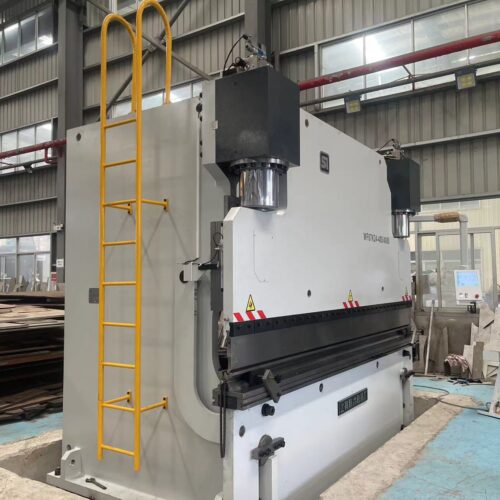

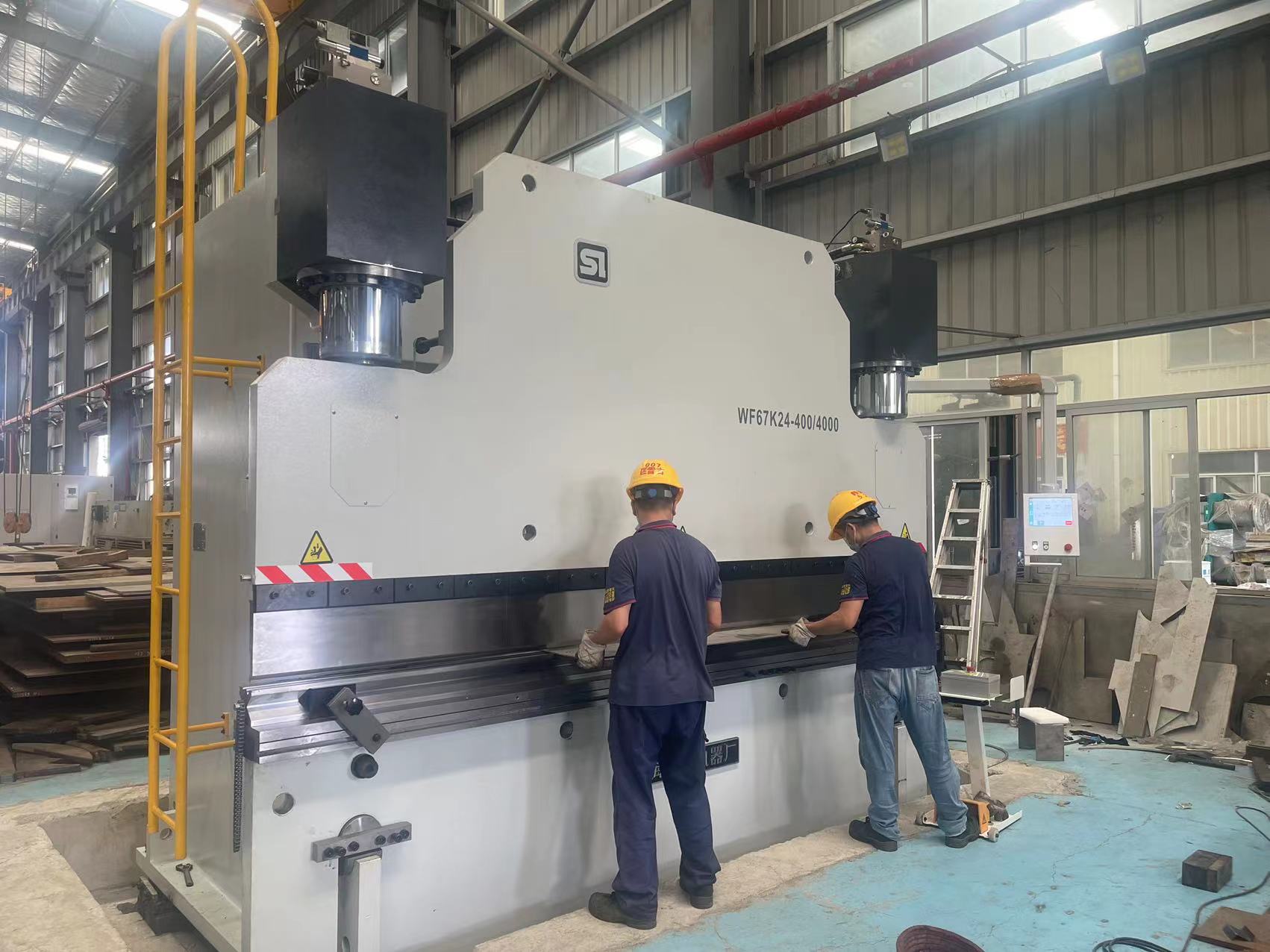

Máy uốn đồng bộ điện – thủy lực CNC dòng WF67K Áp dụng khái niệm thiết kế Châu Âu, máy sở hữu ngoại hình đơn giản, tính thực tiễn và hiệu suất cao, độ ổn định và tin cậy, tỷ lệ chi phí-hiệu quả tốt, độ chính xác gia công cao cùng tiêu chuẩn an toàn nghiêm ngặt, là thế hệ máy uốn CNC mới với tỷ lệ hỏng hóc thấp.
(1) Kết cấu cơ khí chính của máy công cụ bao gồm: khung máy, cột trụ, bàn trượt, bàn làm việc, xi lanh chính và bộ phận đẩy phôi sau. Các bộ phận chính được phân tích và tối ưu hóa bằng phần mềm mô phỏng 3D, đảm bảo cường độ và độ cứng kết cấu của từng bộ phận.
(2) Các chi tiết hàn được xử lý bằng phương pháp ủ, rung giảm ứng suất… để loại bỏ ứng suất bên trong trong chi tiết.
(3) Ray dẫn hướng của máy công cụ sử dụng vật liệu tự bôi trơn tiên tiến, không cần bảo dưỡng bôi trơn thường xuyên.
(4) Kết cấu truyền động của máy công cụ áp dụng thiết kế uốn di chuyển lên trên, đảm bảo vận hành êm ái và tiếng ồn thấp. Điểm chết dưới có chức năng giữ áp, đảm bảo độ chính xác của chi tiết gia công.

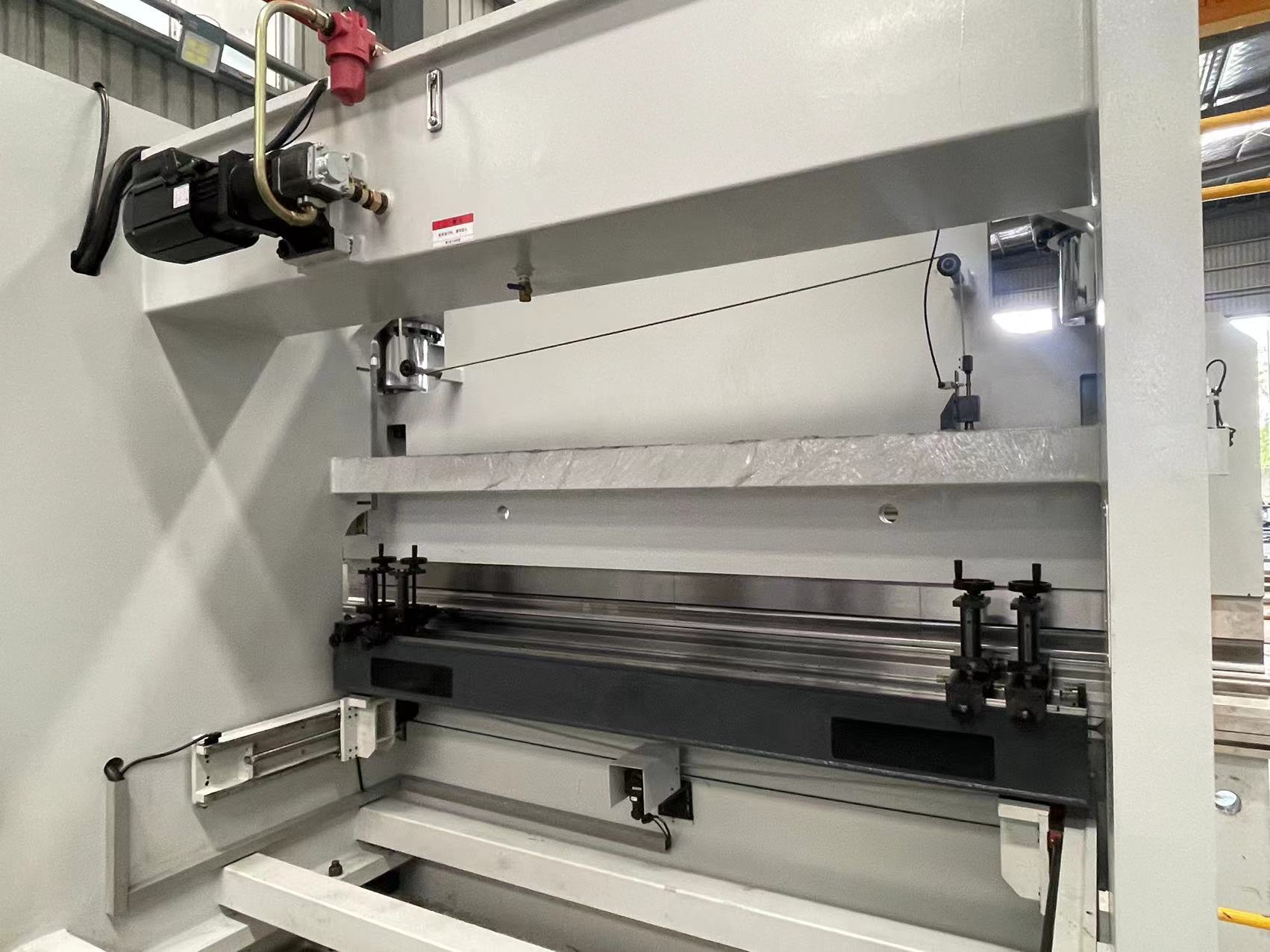

(5) Chuyển động và định vị của xi lanh trái và phải được điều khiển bởi các trục Y1 và Y2, tạo thành hệ thống điều khiển số vòng kín hoàn toàn bao gồm hệ thống servo điện-thủy lực, van servo, thước quang và hệ thống CNC. Mỗi trục có thể hoạt động ở trạng thái được lập trình, giúp bàn trượt của máy công cụ đạt độ chính xác định vị chuyển động cao hơn khi ép chi tiết. Thước đo tuyến tính được kết nối với bàn làm việc, loại bỏ ảnh hưởng của biến dạng cột trụ đến vị trí của bàn trượt.
(6) Bàn máy sử dụng hệ thống CNC để điều khiển thiết bị bù độ lệch cơ học.
(7) Bộ định vị phôi phía sau được điều khiển bởi servo motor trục X của hệ thống CNC, dẫn động trục vít me bi và ray dẫn hướng tuyến tính.
(8) Hệ thống điều khiển số (CNC) được đặt trên trạm thao tác treo, cho phép người vận hành di chuyển linh hoạt trong khu vực thao tác để thực hiện các thao tác đơn lẻ, v.v. Máy được trang bị công tắc chân di động, cho phép di chuyển tự do trong khu vực làm việc.
.
