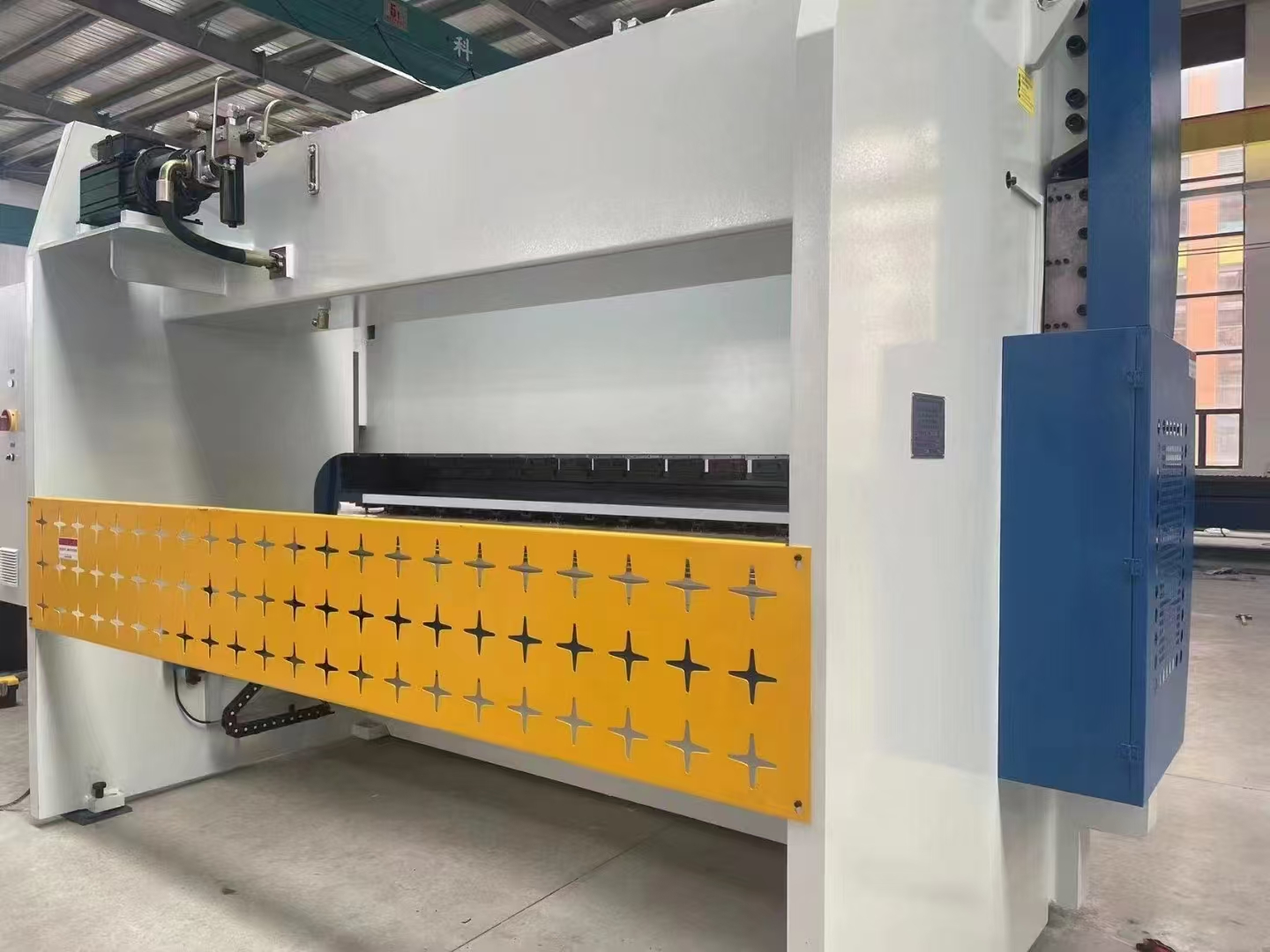

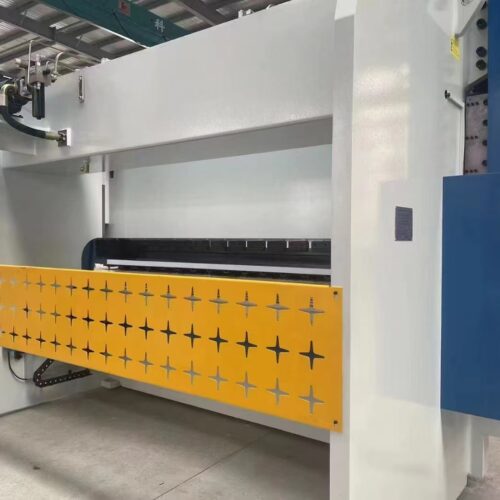

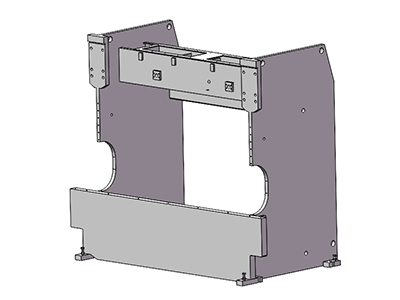

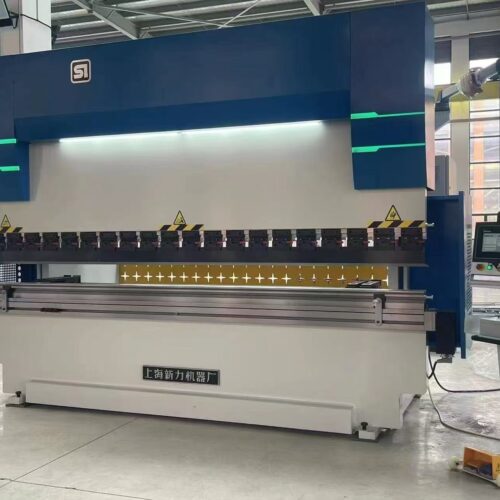

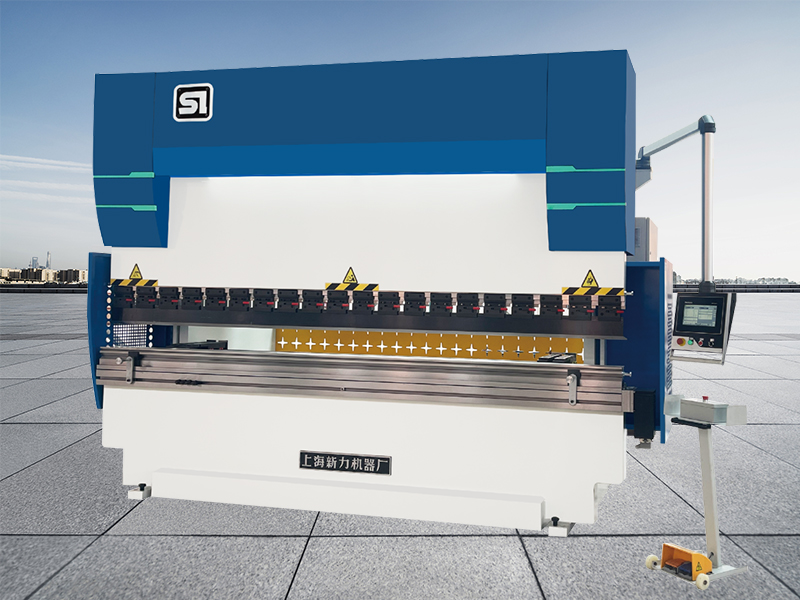

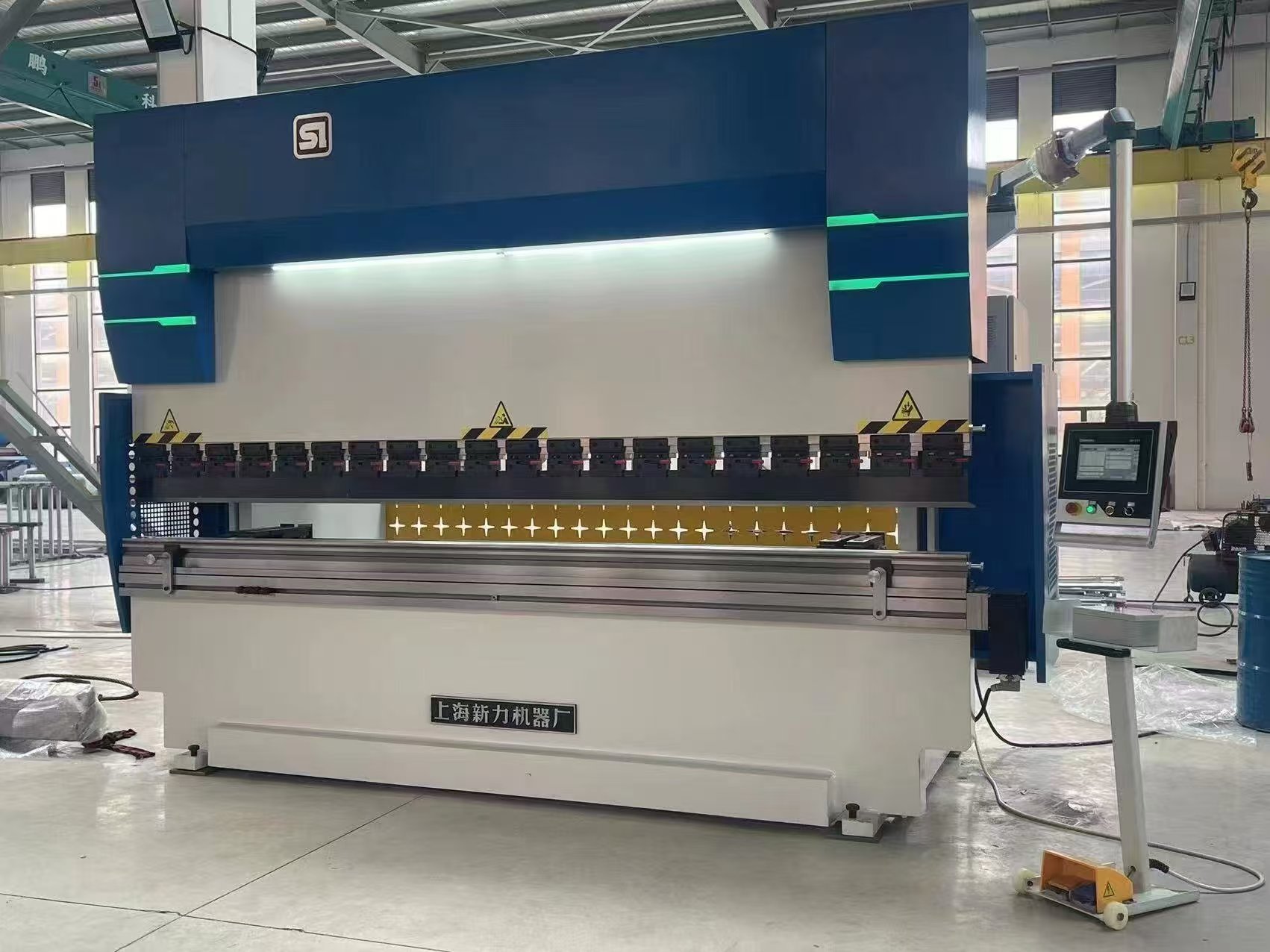

Cấu trúc máy công cụ 1. Máy công cụ CNC áp dụng thiết kế công nghệ mới nhất, toàn bộ kết cấu hàn tấm thép, độ bền cao, độ cứng cao; 2. Khung áp dụng công nghệ Đức và sử dụng lò ủ làm toàn bộ để loại bỏ ứng suất bên trong, với độ chính xác tốt; 3. Cấu trúc thành phần chính được phân tích và tối ưu hóa bằng phần mềm 3D ANSYS/UGS/CAD/CAM/IMAN của Mỹ. Các bộ phận kết cấu được làm sạch bằng cách phun cát và phun sơn chống gỉ. 4. Cột, thanh trượt làm việc trên và bàn máy dưới được gia công bằng máy doa và phay trục f5 Skoda hoặc Qiqihar II-Machine của Séc cùng một lúc để đảm bảo độ song song, vuông góc và song song của từng bề mặt lắp. |
| Trục Y1 ~ Y2

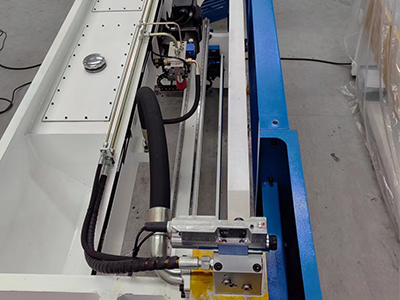

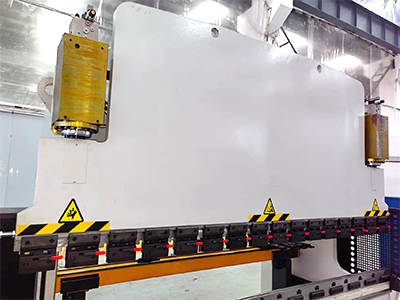

Trục Y1 ~ Y2 là hai trục xy lanh chuyển động độc lập được điều khiển bởi hệ thống CNC. Hai thang đo tuyến tính Y1 ~ Y2 được lắp đặt ở hai đầu máy, dùng để xác định khoảng cách chính xác giữa con trượt và bàn máy. Thang đo tuyến tính được kết nối với bàn máy để loại bỏ ảnh hưởng của biến dạng cột lên vị trí của con trượt. Khi con trượt chạy, dữ liệu vị trí được phản hồi ngay lập tức đến hệ thống điều khiển số, có thể tính toán và xuất tín hiệu điều khiển van servo S1 ~ S2, điều khiển lưu lượng đầu ra của hai van servo điện thủy lực và đồng bộ hóa hai xy lanh. |
 |
 |

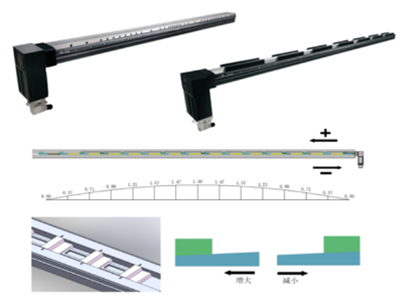

Bàn Chống Lệch Trục V là trục CNC điều khiển độ lồi được thêm vào bàn, cho phép bù trừ độ lệch chính xác trên toàn bộ chiều dài bàn. Bàn đỉnh được cấu tạo từ một số thanh nêm lồi liền khối với bề mặt vát, có thể di chuyển tương đối với nhau để tạo thành một nhóm các vị trí. Việc bù trừ độ lệch của bàn được thực hiện tự động bởi máy tính, và độ chính xác của máy được duy trì sau nhiều năm sử dụng. Đường cong độ lệch khớp với đường cong biến dạng trên toàn bộ phạm vi chiều dài, do đó góc trên toàn bộ chiều dài luôn nhất quán. Khả năng tự động hiệu chỉnh và bù trừ của hệ thống rất tiện lợi và đáng tin cậy. |

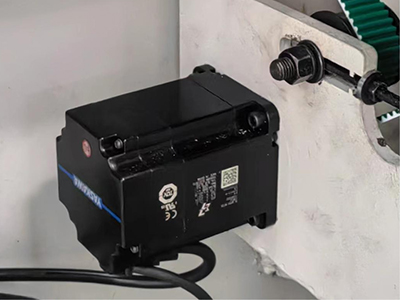

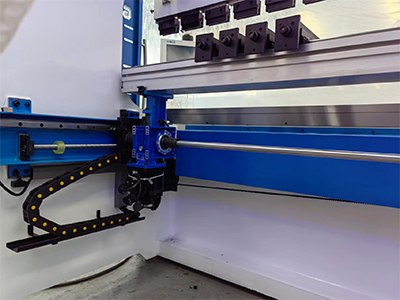

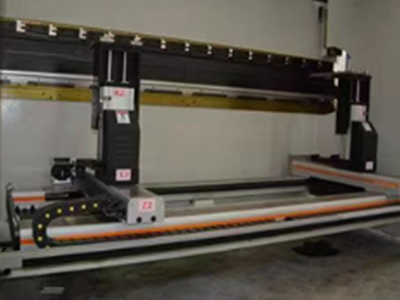

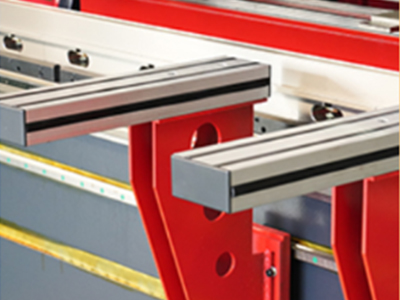

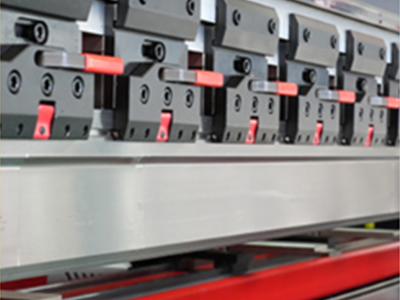

| Cữ chặn sau : Được điều khiển bởi động cơ servo, sử dụng trục vít me bi dẫn hướng cỡ lớn, độ chính xác cao, tốc độ nhanh, độ chính xác định vị cao, thiết kế bánh răng nhiều cấp, tăng phạm vi định vị, giúp độ chính xác kích thước của phôi uốn đạt trạng thái lý tưởng. Dầm được làm bằng nhôm đúc hàng không, độ dẻo dai cao, khả năng chống va đập tốt hơn so với dầm sắt và thép. Độ chính xác sử dụng không bị ảnh hưởng bởi tuổi thọ (dầm sắt và thép sử dụng thường xuyên sẽ bị ảnh hưởng bởi trọng lượng của bản thân, dẫn đến biến dạng uốn lún, do đó sai số độ thẳng của dầm sẽ tăng lên thành hình dạng hình học). |
 |
 |

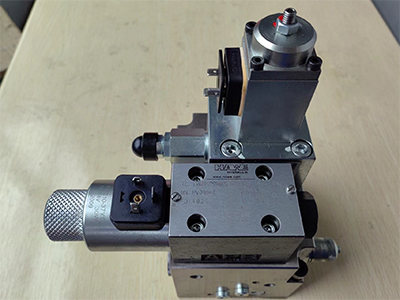

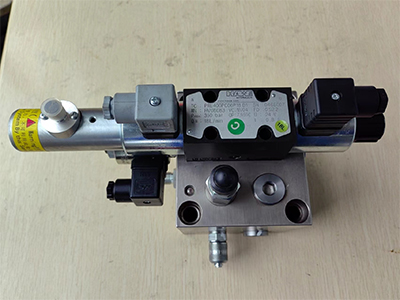

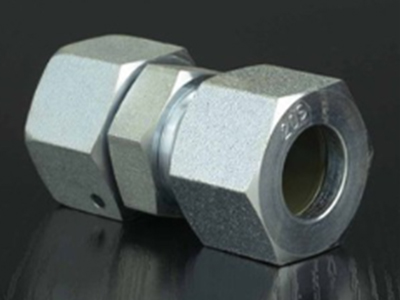

Hệ thống thủy lực

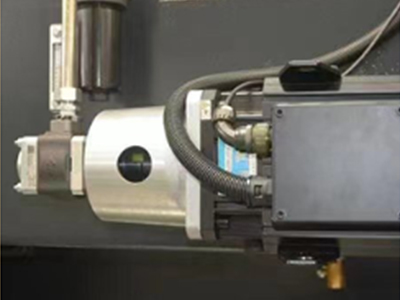

1. Toàn bộ hệ thống được trang bị động cơ servo chính, tiết kiệm năng lượng và giảm tiếng ồn |
 |
 |
 |
 |
 |
 |
 |
 |
